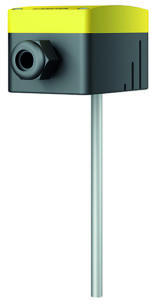

Sonde de température de gaineEGT 346...348, 392, 446, 447

Votre atout en matière d’efficacité énergétique
Mesure précise de la température dans les gaines pour la régulation efficace en énergie d’installations CVC et pour le contrôle de la consommation énergétique.
Caractéristiques
• Élément de mesure actif ou passif
• Installation dans les tuyauteries et les réservoirs avec possibilité d’utiliser des doigts de gant LW 7.
Conçue pour les domaines d’application CVC standard jusqu’à 160 °C et pour des conditions ambiantes agressives jusqu’à 260 °C (EGT392F102).

ModèlesRéférences produits

Élément de mesure Norme Valeur nominale pour 0 °C Tolérance à 0 °C
Ni1000 DIN 43760 1 000 Ω ± 0,4 K
Ni200 DIN 43760 200 Ω ± 0,4 K
Pt1000 DIN EN 60751 1 000 Ω ± 0,3 K
Pt100 DIN EN 60751 100 Ω ± 0,3 K
Modèle PASSIF Élément de mesure Longueur immergée (mm) Plage de mesure
EGT346F022 Ni200 100 mm -50...160 °C
EGT346F102 Ni1000 100 mm -50...160 °C
EGT347F022 Ni200 200 mm -50...160 °C
EGT347F102 Ni1000 200 mm -50...160 °C
EGT348F102 Ni1000 450 mm -50...160 °C
EGT392F102 Ni1000 100 mm -50...260 °C
EGT446F012 Pt100 100 mm -50...160 °C
EGT446F102 Pt1000 100 mm -50...160 °C
EGT447F012 Pt100 200 mm -50...160 °C
EGT447F102 Pt1000 200 mm -50...160 °C
Modèle ACTIF Plage de mesure Précision de mesure à 21 ° Signal de sortie Tension d'alimenta- tion Puissance absorbée Longueur immergée (mm)
EGT346F031 5 plages de température (–50...160 °C), réglables sur l'appareil (voir schéma de raccordement) Typ. ±1 % de la plage de mesure 0...10 V, charge mini- male 5 kΩ 15...24 V= (±10 %) ou 24 V~ (±10 %) Typ. 0,35 W / 0,82 VA 100 mm
EGT347F031 5 plages de température (–50...160 °C), réglables sur l'appareil (voir schéma de raccordement) Typ. ±1 % de la plage de mesure 0...10 V, charge mini- male 5 kΩ 15...24 V= (±10 %) ou 24 V~ (±10 %) Typ. 0,35 W / 0,82 VA 200 mm
EGT348F031 5 plages de tempé- rature (– 50...160 °C), régla- bles sur l'appareil (voir schéma de rac- cordement) Typ. ±1 % de la plage de mesure 0...10 V, charge mini- male 5 kΩ 15...24 V= (±10 %) ou 24 V~ (±10 %) Typ. 0,35 W / 0,82 VA 450 mm

ModèlesRéférences accessoires

Modèle Description
0300360000 Raccord à compression G¼" ; acier inox, jusqu'à 16 bar
0300360003 Bride de montage ; plastique (max. 140 °C)
0300360004 Pâte thermo-conductrice (seringue complète) contenu 2 g
