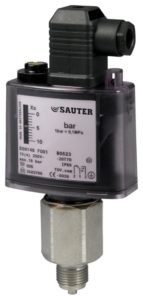

Limiteur de pression de construction spécialeDSL, DSH

Votre atout en matière d’efficacité énergétique
Régulation et contrôle en fonction des besoins et sans énergie auxiliaire.
Caractéristiques
• Seuil de commutation réglable
• Plombable
• Capteur de pression en laiton pour fluides non agressifs (DSL)
• Capteur de pression en acier inox pour fluides agressifs (DSH)
• Type de verrouillage : en cas de pression décroissante (DSL) ou pression croissante (DSH)
• Certifié SIL 2 selon EN 61508
• Autorisé pour des applications navales (certifié GL et LR)

ModèlesRéférences produits

Modèle Plage de réglage Variation min retour à zéro Pression max. T°C adm. Sonde Surcharge sous vide adm.
DSL140F001 0...2,5 bar 0,4 bar 12 bar 70 °C -0,7 bar
DSL143F001 0...6 bar 0,5 bar 16 bar 70 °C -0,7 bar
DSL152F001 6...16 bar 1,2 bar 30 bar 70 °C -1,0 bar
DSH127F001 -1...5 bar -0,4 bar 16 bar 110 °C -1,0 bar
DSH143F001 0,5...6 bar -0,45 bar 16 bar 110 °C -0,7 bar
DSH146F001 1...10 bar -0,8 bar 18 bar 110 °C -1,0 bar
DSH152F001 2...16 bar -1,5 bar 60 bar 110 °C -1,0 bar
DSH158F001 5...25 bar -1,8 bar 60 bar 110 °C -1,0 bar
DSH170F001 15...40 bar -2,0 bar 60 bar 110 °C -1,0 bar

ModèlesRéférences accessoires

Modèle Description
0192222000 Écrou à collerette avec manchon à souder
0259239000 Manchon de réduction G½" sur 7/16" 20-UNF-2A pour tubes en cuivre Ø 6 mm, laiton
0292001000 Réglage de la valeur de consigne selon souhait du client (±3 % de la plage de réglage mais au moins de ±0,2 bar)
0292004000 Réglage plombé (avec accessoire 0292001 uniquement)
0292150001 Équerre de montage mural
0296936000 Étrier de fixation pour profilé : rail DIN EN 60715, 35 × 7,5 mm et 35 × 15 mm
0311572000 Raccord (en laiton) de tube en cuivre Ø 6 mm
0381141001 Anneau d'étanchéité profilé en Cu pour G½"
